»  1140V/300A真空接触器
  概述：

产品外形更小，适用于空间要求很高的掘进机、采煤机和高端开关柜等设备。

1140V/300A真空接触器，除了满足新的功率要求外，一如既往沿袭Joslyn Clark产品的高使用寿命和可靠性。

[免费申请样品]

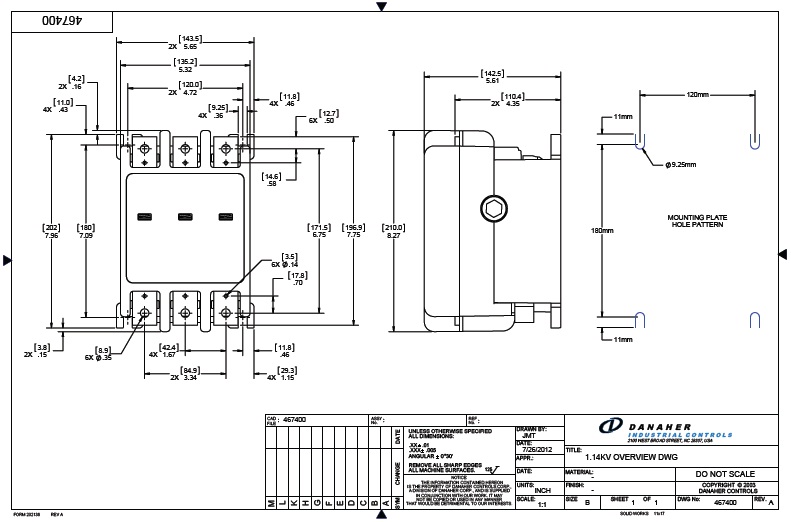

机械尺寸 相关资料
1.14kV, 300 Amp 技术参数表
部件号 CV 77U033A12
标准IEC 60947-4-1, UL508, CSA22.2

额定参数
额定电压 1.14kV
额定雷电冲击电压 8kV
额定电流AC1  AC1 at 40℃ = 330 A
  AC1 at 60℃ = 300 A
AC 负载下额定功率（感性负载）P.F. = 0.95 (at 60℃ )
  230 V  73kW
  400 V  197kW
  500 V  246kW
  690 V  340kW
  1000 V  492kW
AC-3
额定电流AC3 1.14kV  300 A
鼠笼电机额定参数50 和60 hz 1.14kV  428kW
容性热负荷短时耐受电流 10 秒 2400 A
额定频率 50 - 60 Hz
接通能力 3,000A
分断能力 2,400A
介电强度 6Kv - 1 Min. Interrupter
分断电流 3.4kA
短时耐受电流                                           1 秒 6.0kA
10 秒 2.4kA
电气寿命(AC3)  100 万次
操作频率 600 次 / 小时（每6 秒一次）
耐受电流 14KA / 50MSec

控制参数额定值
电压波动 -30% 至+ 25% - at Range Voltage
吸合电压 70% 冷态75% 热态或更小
释放电压 70% 或更小
辅助触点- 标配 2NO & 2NC
辅助触点- 可选代码-A22  4NO & 4NC

应用条件
安装 所有平面（仅限接触器）
海拔 2000 米
环境                            储存温度 -55℃ ... +80℃
运行温度 *-40℃ ... +60℃

备注：* 意味着整柜可以在-40 度工作，因为整柜里面标配有加热器。
